Caso de éxito
Red geodésica GNSS en alta cordillera
Red GNSS de cinco vértices entre 3.700 y 4.000 msnm, vinculada a SIRGAS-Chile con 20 de 20 líneas base fijas.
Desafío
Un proyecto minero en desarrollo necesitaba vincular los hitos de su sector a la red geodésica oficial, para usarlos como referencia común en campañas geológicas y de ingeniería.
Los vértices están entre 3.700 y 4.000 msnm, con acceso en 4x4 y tramos finales a pie, lo que exige planificar las jornadas de observación y cumplir la acreditación de faena en altura geográfica.
Solución

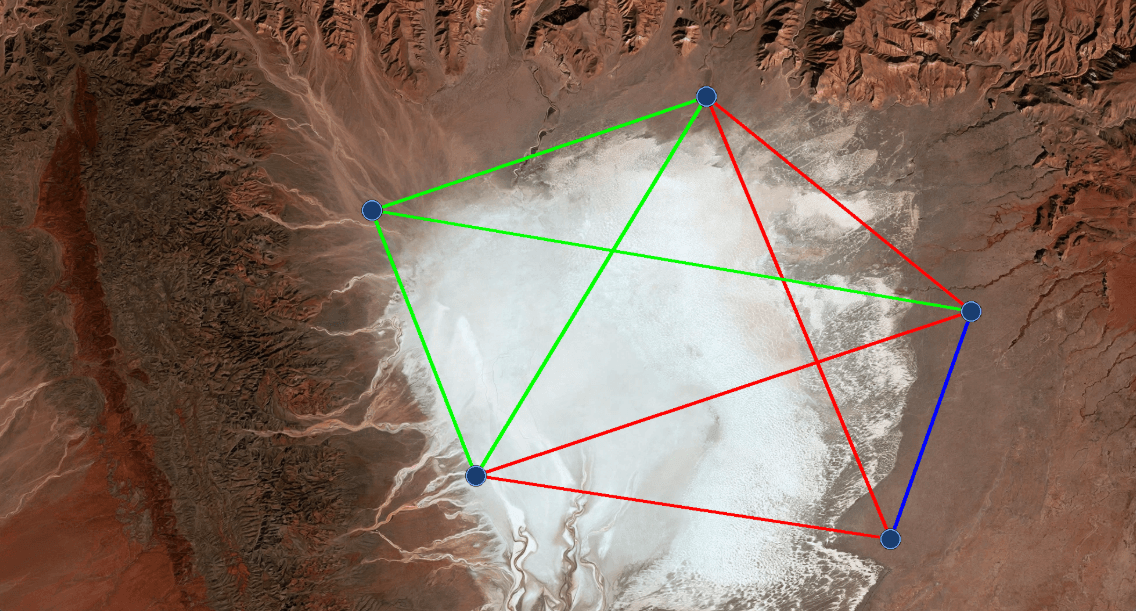

Se midió una red GNSS de cinco vértices en dos jornadas de observación y se ajustó por mínimos cuadrados.
- Medición GNSS estática de doble frecuencia en los cinco vértices.
- Vinculación a SIRGAS-Chile con la estación INCA como punto restringido y las estaciones CORS UDAT y TAMR.
- Procesamiento de 20 líneas base, todas con solución fija.
- Ajuste de red por mínimos cuadrados, con test global chi cuadrado al 95 % aprobado y ninguna observación rechazada en el test Tau (valor crítico 3,5).
- Monografías de los cinco vértices, informe de ajuste y cuadros de coordenadas UTM y geodésicas.
Métodos
Impacto
La red quedó vinculada a SIRGAS-Chile con precisiones (1 sigma) bajo 1 cm en horizontal y de 3 cm en vertical en el vértice más desfavorable, con 20 de 20 líneas base fijas y un factor de referencia de 1,08. El proyecto dispone de cinco vértices monografiados como control común para topografía, cartografía e ingeniería.
Casos relacionados
GNSS y geodesia

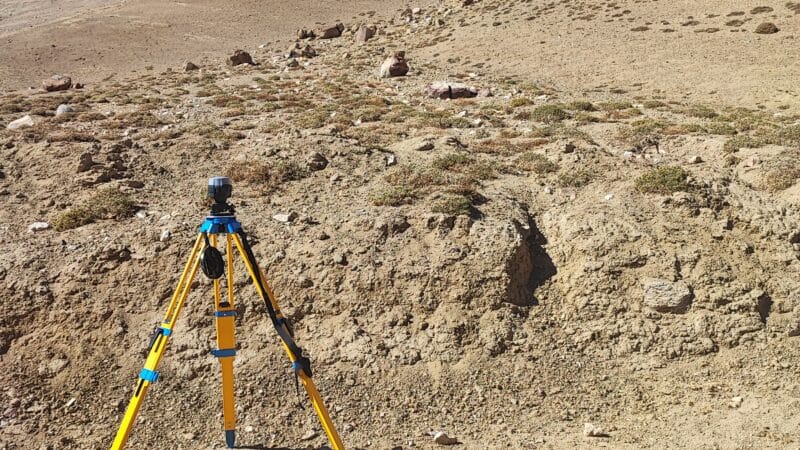

Red geodésica de primer orden para exploración minera
