Digitalización 3D de alta densidad

Escáner láser terrestre 3D

Digitalizamos estructuras y entornos industriales generando nubes de puntos orientadas al control dimensional.

Servicio

Levantamiento láser 3D de alta precisión

Levantamientos milimétricos de alta resolución para ingeniería inversa y el modelado as-built de plantas.

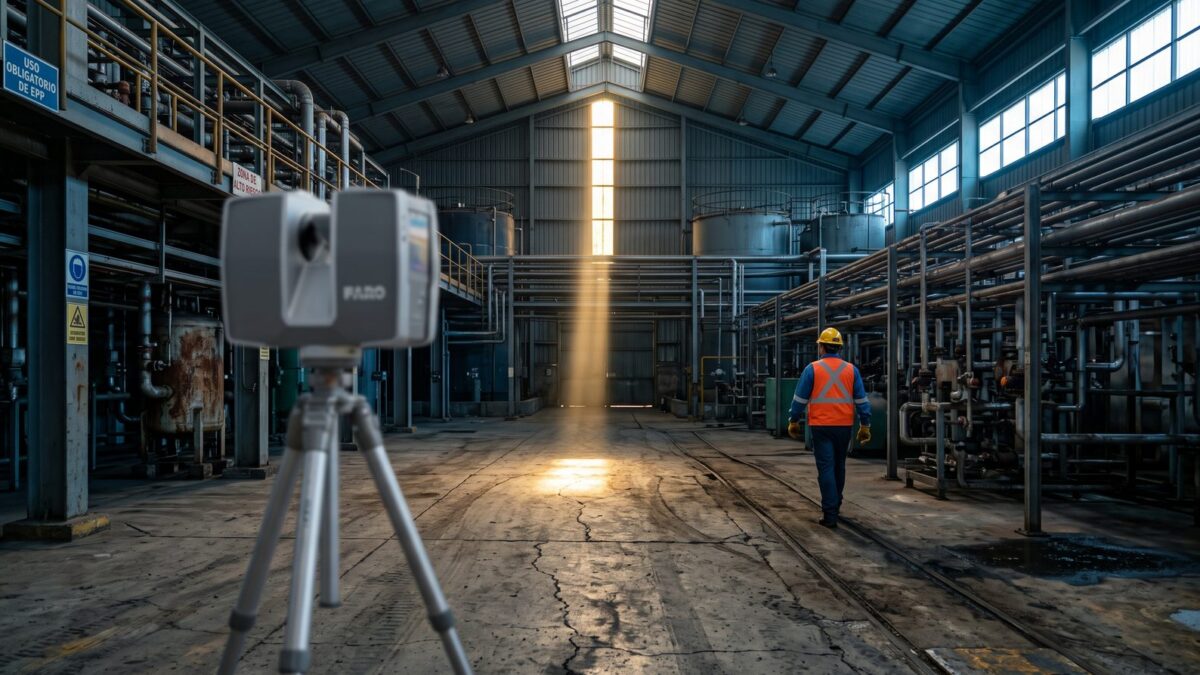

Capturamos la geometría de una estructura o un recinto con un escáner láser terrestre, desde posiciones fijas y con instrumental de alta precisión. El resultado es una nube de puntos con color e intensidad, cuyo nivel de detalle permite realizar mediciones sobre la geometría capturada.

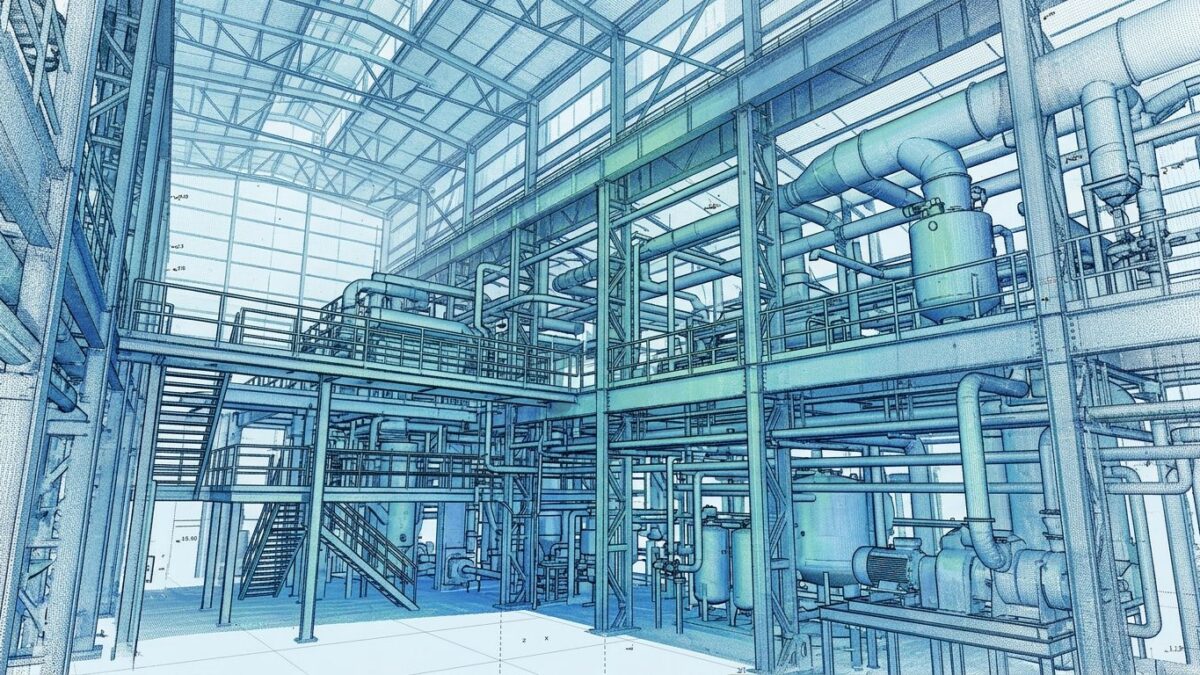

Sobre esa nube modelamos en BIM el estado real construido, realizamos control dimensional y análisis de verticalidad, calculamos volúmenes y generamos ortoimágenes de fachadas y taludes.

En plantas operativas utilizamos esta tecnología para realizar ingeniería inversa de piezas mecánicas e instalaciones de cañerías. Esto permite revisar dimensionalmente componentes antes del montaje y detectar interferencias de forma temprana.

Ficha técnica

Precisión local: Orden milimétrico en mediciones locales, según equipo, distancia y geometría de captura
Precisión global: Orden de 5–10 mm en el registro global, según configuración, geometría y control
Captura: Nube de puntos con color RGB y valor de intensidad
Sistema de referencia: SIRGAS-Chile 2025, con georreferenciación según el método de control adoptado para el proyecto
Productos: Modelado CAD y BIM, orto-imágenes, cubicaciones y control dimensional

Entregables

Nube de puntos con RGB e intensidad (E57, LAS, RCP)
Modelado CAD y BIM del estado real construido
Orto-imágenes de edificaciones y taludes
Cubicaciones, cálculos volumétricos y análisis de verticalidad
Recorridos virtuales en 3D e informe de registro

Cómo trabajamos

Cuatro etapas, con control de calidad en cada una

Plan de estaciones

Inspeccionamos la instalación y planificamos las posiciones de escaneo, definiendo la resolución angular y el sistema de control geodésico de referencia.

Captura en terreno

Ejecutamos el levantamiento registrando nubes de puntos de alta densidad con valor de intensidad y color, vinculando las estaciones al control topográfico GNSS.

Registro y modelado

Ajustamos y unificamos las estaciones en una nube de puntos global, aplicando filtros de ruido espacial para habilitar el posterior modelado CAD o BIM.

Control y entrega

Validamos el error de registro espacial según las tolerancias definidas y disponibilizamos el modelo as-built, las ortoimágenes y, cuando corresponde, los informes de cubicación asociados al levantamiento.
