Caso de éxito
Reposición Plaza de Armas Manuel Antonio Matta, Chañaral
Plaza y fachadas en 3D con fotogrametría aérea y terrestre, a 2 cm por píxel en fachadas.
Desafío
Para la etapa de diseño de la reposición de la plaza, la oficina de arquitectura necesitaba la topografía de la plaza (1 ha) y su entorno (3,38 ha), además de las fachadas de un perímetro de 1,1 km, con los elementos urbanos y arquitectónicos en 3D. Los productos debían entregarse en WGS84 y PSAD56 y en formatos para su software de diseño.
Solución
Se combinaron fotogrametría aérea y terrestre sobre una poligonal georreferenciada. El terreno se levantó en dos días, el 4 y 5 de noviembre de 2017.
- Poligonal de 7 vértices georreferenciada con GNSS y estación total, monumentada con clavos de acero inoxidable.
- 72 puntos de control fotogramétrico.
- 425 fotografías aéreas con Mavic y 1.100 fotografías terrestres de fachadas.
- Aerotriangulación conjunta de ambos bloques, con resolución de 2 cm por píxel en fachadas y 5 cm en calzadas.
- Modelo 3D, ortofotos TIFF, curvas de nivel DWG, nube LAS/RCP y plano topográfico vectorizado.
- Exportación a DAE, FBX y OBJ, y nube de puntos cargada en Revit mediante Recap.
Métodos
Impacto
Con dos días de terreno, el equipo de arquitectura tuvo la plaza y sus fachadas en un modelo 3D de 2 cm por píxel en fachadas, más el plano topográfico, en formatos que abren directamente en Revit y en software 3D.
Casos relacionados
Fotogrametría RPAS

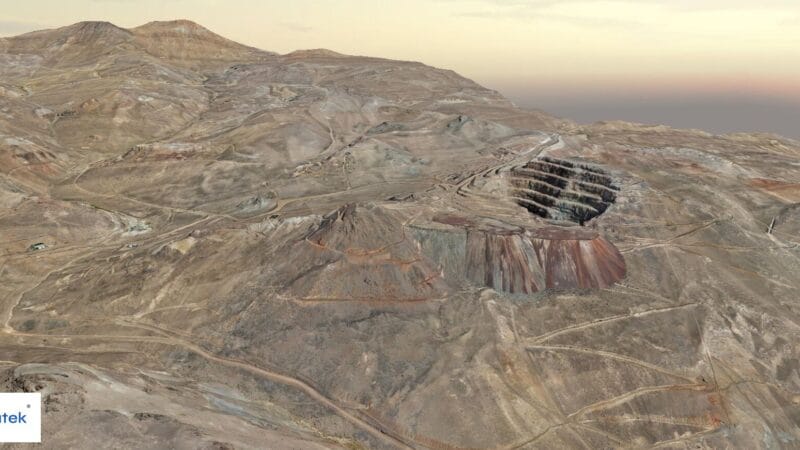

Levantamiento aerofotogramétrico Proyecto Nueva Esperanza
Base topográfica 1:500 de 3.663 ha en alta cordillera, con GSD de 6 cm y georreferenciación de larga…
Minería y metales
Fotogrametría RPAS

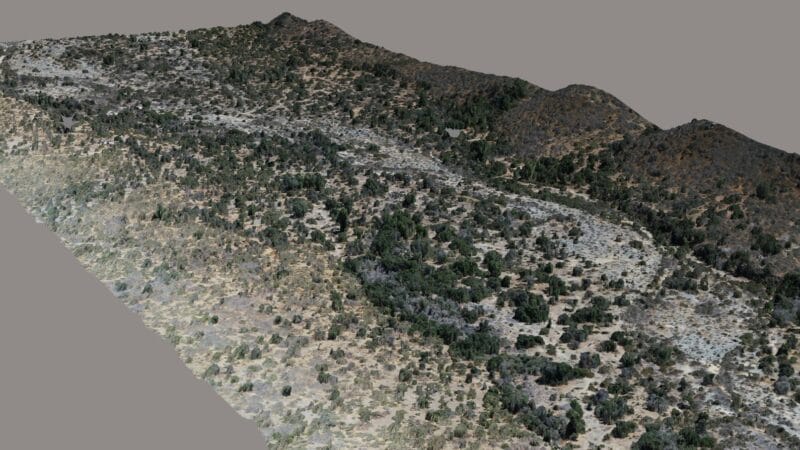

Levantamiento topográfico e hidrográfico sector Tranque Mauro
