Caso de éxito
Remodelado BIM de tubería en atravieso de muro, Proyecto Tigre
Pieza de ajuste diseñada desde nube de puntos, con rotación de 0,1°, para montar piping sobre una tubería de 50 pulgadas.
Desafío
En el Proyecto Tigre, una tubería de fabricación especial de 50 pulgadas quedó montada en un atravieso de muro con problemas de alineamiento respecto de los spools de diseño. En esa posición era imposible conectarla correctamente con la línea.
La solución debía partir de la geometría real de la pieza ya instalada, no de los planos de proyecto, y con una precisión angular suficiente para que el piping calzara en terreno.
Solución

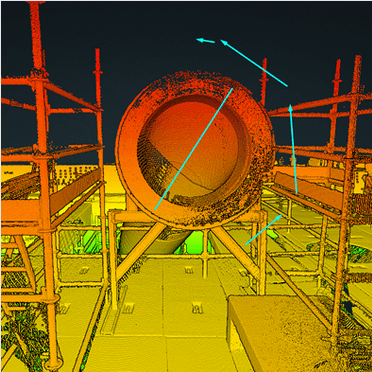

Se remodeló la conexión a partir de un escaneo láser 3D de alta resolución de la instalación.

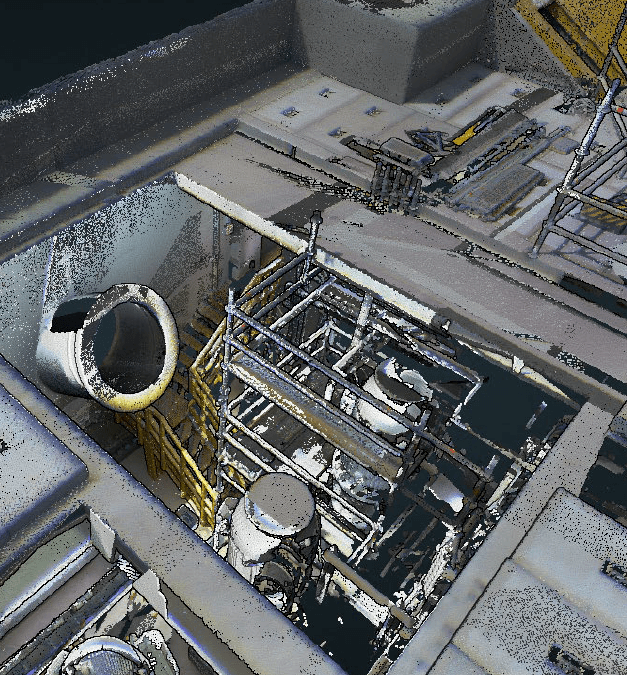

- Recepción y revisión del escaneo láser 3D de la tubería y el atravieso de muro.

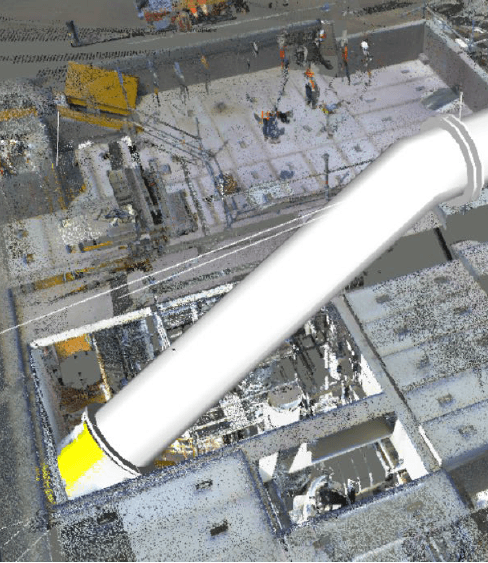

- Extracción de la geometría real del tubo instalado desde la nube de puntos.
- Comparación con los spools de diseño para determinar el desalineamiento.

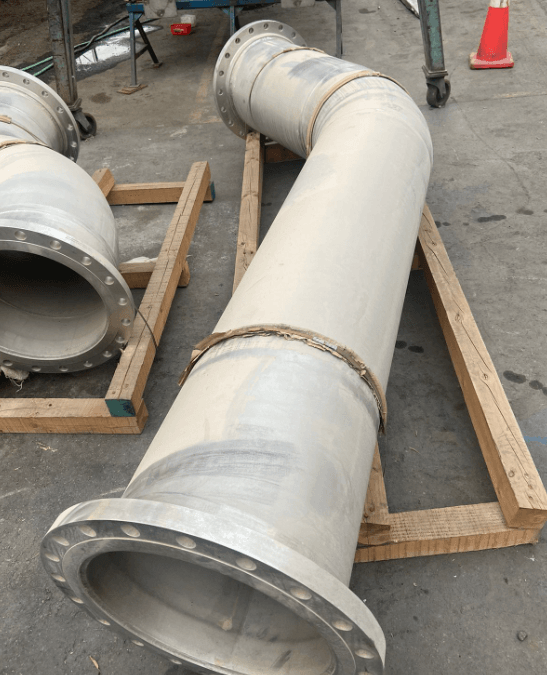

- Remodelado de un tubo de fabricación en terreno con una rotación angular de 0,1° de precisión.
- Modelado con metodologías CAD y piezas BIM a medida.
Métodos
Impacto
Con la pieza diseñada desde la nube de puntos, la construcción se reparó en terreno y el piping pudo instalarse sobre una tubería de 50 pulgadas que no calzaba con el diseño original.
