Caso de éxito
Levantamiento fotogramétrico Proyecto IANSA Chillán
Base topográfica de 23 ha de planta industrial y planimetría de detalle para trazar líneas de proceso.
Desafío
Neoelectra desarrollaba un proyecto en la planta IANSA de Chillán y necesitaba una base topográfica de la planta (23 ha) con planimetría de detalle en un área de interés de 2 ha, donde se proyectaban líneas de proceso hacia edificios existentes, la torre de enfriamiento y una planta de tratamiento de agua.
El trabajo se hizo en 2022, con restricciones sanitarias por COVID-19, en una planta con postes, cables e instalaciones que condicionan los vuelos.
Solución
Se combinó una referencia geodésica monumentada con fotogrametría UAV y dibujo planimétrico de detalle.
- Tres puntos de referencia GNSS estáticos, monumentados en monolito de hormigón y referidos a SIRGAS-CON o a la red del Ministerio de Bienes Nacionales, con monografías.
- Vuelo fotogramétrico RPAS sobre la planta con GSD no mayor a 5 cm, volando sobre el obstáculo más alto.
- Puntos de control GNSS RTK con RMS no mayor a 1,5 cm.
- Procesamiento en SIRGAS UTM 18S: aerotriangulación, ortofoto, nube de puntos LAS y curvas de nivel cada 1 m.
- Planimetría DWG del área de interés: calles, árboles, grifos, cámaras, postes, pavimentos, canalizaciones, muros, vértices de edificios, torre de enfriamiento y piping.
- Visor 3D en línea.
Métodos
Impacto
Ingeniería de Neoelectra trabajó sobre una base georreferenciada de toda la planta y con el detalle planimétrico necesario para trazar las líneas de proceso y definir la ubicación de la planta de tratamiento de agua.
Casos relacionados
Fotogrametría RPAS

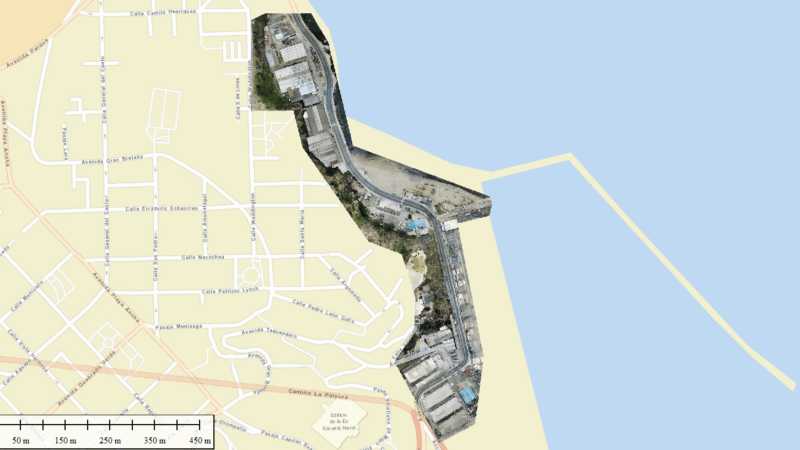

Levantamiento fotogramétrico sector Muelle Prat, Valparaíso
Modelo 3D de 17 ha con vuelos escalonados para mantener la resolución en más de 100 m de…
Construcción y edificación
Fotogrametría RPAS
Levantamiento fotogramétrico, proyecto inmobiliario Guillermo Mann
Plano topográfico sobre ortofoto georreferenciada, desarrollado según la lista de revisión del cliente.
Construcción y edificación
Fotogrametría RPAS

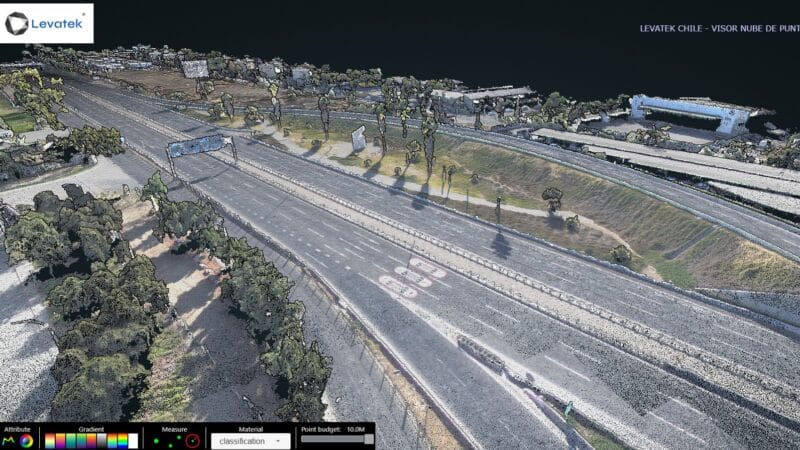

Procesamiento geomático y material audiovisual para Geoactivos
