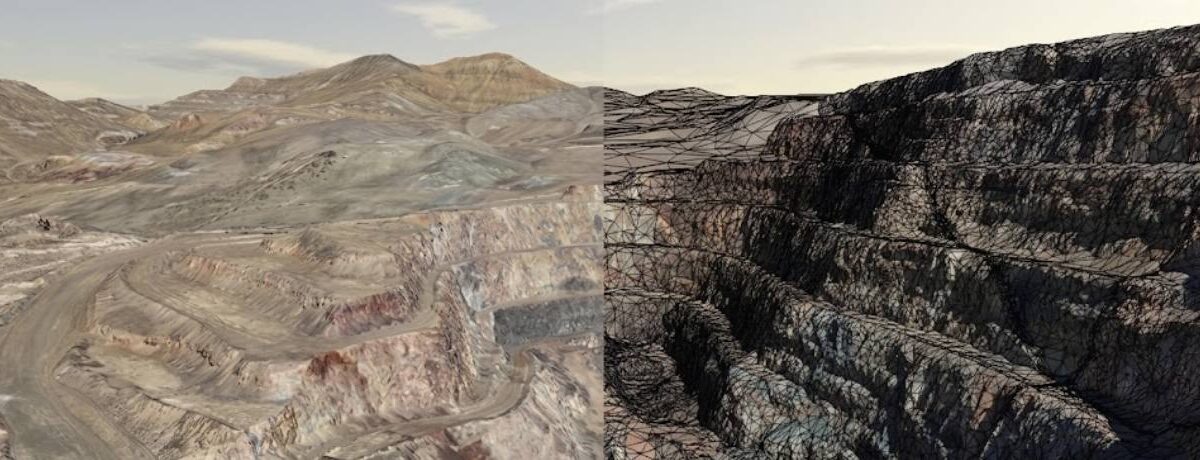

Reconstrucción de geometría a partir de fotografías aéreas: mide, y además deja el registro visual del sitio.
Definición
Geometrías a partir de imágenes
La fotogrametría determina la forma y dimensiones de un terreno o estructura a partir de fotografías tomadas desde distintas posiciones. Cuando un mismo punto aparece en varias imágenes superpuestas, su posición tridimensional puede estimarse mediante geometría de correspondencia y ajuste fotogramétrico.
El procesamiento permite estimar la ubicación y orientación de la cámara en cada captura, junto con las coordenadas de los puntos reconstruidos. Este proceso genera nubes de puntos densas, modelos digitales y ortofotografía, según la configuración y el procesamiento realizado.
Principio de funcionamiento
Modelos 3D de alta resolución
Todo depende de que cada punto del terreno aparezca en suficientes imágenes. El plan de vuelo no es una formalidad: decide si el bloque se resuelve o no.

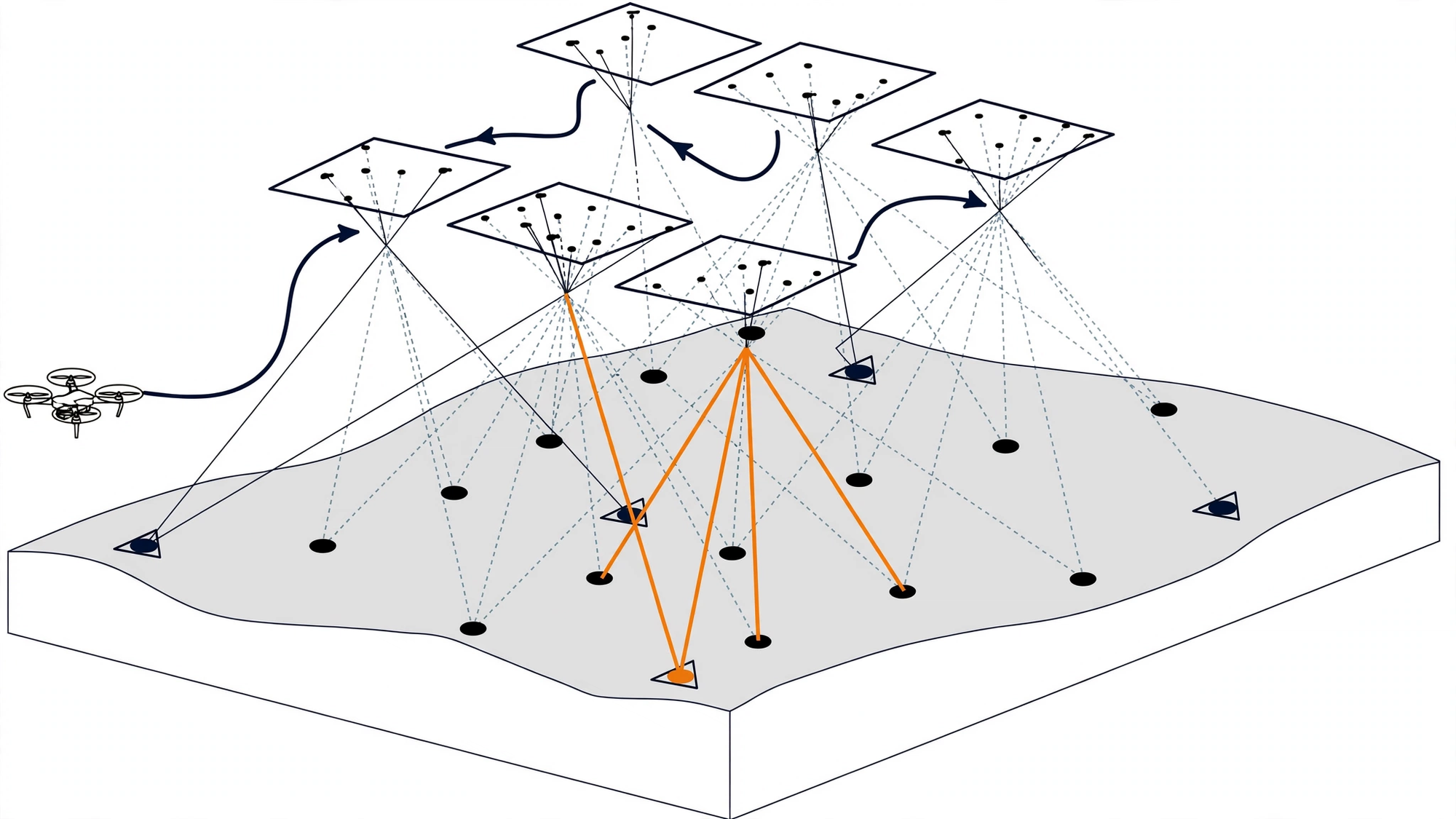

Pasadas con solape longitudinal y transversal, puntos homólogos entre imágenes y reconstrucción del bloque.
01
Planificación Aerofotogramétrica
Parametrizamos la altitud, el solape longitudinal y transversal, y la huella en terreno para alcanzar el tamaño de píxel (GSD) requerido por las tolerancias del diseño.
02
Red de Apoyo Fotogramétrico
La disminución de la altitud mejora la resolución del terreno y reduce la huella de cada imagen, lo que aumenta la cantidad de imágenes necesarias para cubrir una misma superficie y puede incrementar los tiempos de procesamiento fotogramétrico.
03
Adquisición Aérea
Ejecutamos las misiones de vuelo automatizadas siguiendo la orientación y el traslape definidos, monitoreando las condiciones de iluminación y viento y ajustando la operación cuando corresponda.
04
Aerotriangulación y Restitución
Orientamos el bloque fotogramétrico, densificamos la nube de puntos y generamos los productos cartográficos derivados: modelos digitales de elevación, curvas de nivel y ortomosaicos.
Parámetros
De qué depende el resultado
Casi todo se juega antes de despegar: altura, solape, control terrestre y luz.
Parámetro
De qué depende
Efecto
Resolución Espacial (GSD)
Altitud de vuelo y especificaciones del sensor óptico
La disminución de la altitud mejora el GSD y reduce la huella de cada imagen, lo que aumenta la cantidad de imágenes necesarias para cubrir una misma superficie y puede incrementar los tiempos de procesamiento fotogramétrico.
Rigidez del Bloque Aerotriangulado
Densidad y distribución del control terrestre
Una red de puntos de apoyo deficiente o mal distribuida induce deformaciones espaciales severas en el modelo restituido, afectando críticamente la componente de elevación.
Fidelidad de Reconstrucción 3D
Solape fotogramétrico y radiometría de la superficie
Las texturas homogéneas (arena, agua, nieve) dificultan la correlación automática de píxeles, exigiendo solapes mayores para asegurar un ensamble topológico consistente.
Consistencia Radiométrica
Condiciones de iluminación atmosférica
La variabilidad lumínica durante la captura (ej. nubes intermitentes) genera gradientes de exposición en el ortomosaico, afectando la homogeneidad visual y el análisis espectral posterior.
Criterio de uso
Recomendaciones de aplicación
Conviene cuando
Muy eficiente en superficies despejadas de vegetación para extraer la topografía directa a partir de las imágenes.
Adecuada cuando el proyecto requiere un plano fotográfico actualizado junto con la geometría del lugar.
Excelente recurso para documentar y comparar de manera visual y métrica el avance de grandes obras en el tiempo.
Puede ser una alternativa eficiente para topografía general cuando las tolerancias del diseño son compatibles con sus capacidades y costos.
No es ideal para recuperar el terreno bajo bosque o matorral denso, porque la cámara registra principalmente las superficies visibles.
En nuestra oferta está orientada principalmente a levantamientos exteriores; no es el método de referencia para interiores o para elementos ocultos bajo techos o marquesinas.
Puede ser poco ideal sobre superficies muy uniformes como agua, arena o nieve, especialmente cuando existe poca textura para establecer correspondencias entre imágenes.
Requiere condiciones de iluminación controlables; cambios bruscos durante la captura pueden generar diferencias de exposición y color entre imágenes.
Comparación
Frente a los métodos alternativos
En condiciones ideales, la fotogrametría presenta ventajas significativas frente a otros métodos de captura de datos geoespaciales.
SIRGAS-Chile — IGMMarco de referencia geodésico utilizado para orientar y expresar los productos geoespaciales del proyecto cuando corresponde.
Ministerio de Bienes Nacionales (MBN)Referencia institucional para antecedentes territoriales, cartográficos y de bienes nacionales; los requisitos específicos de proyección o formato deben verificarse en el instrumento aplicable al proyecto.
